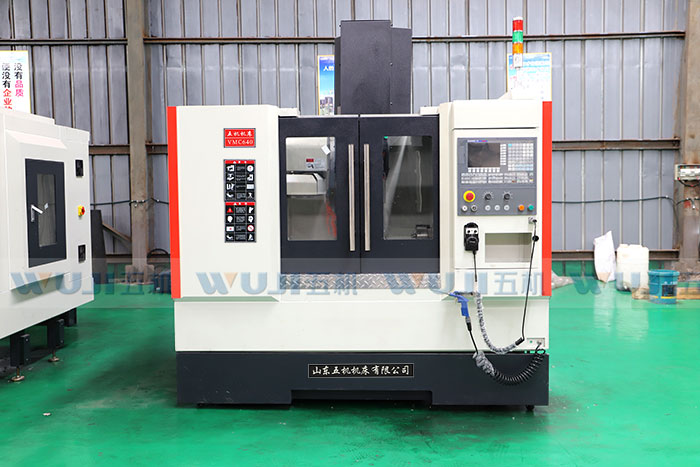

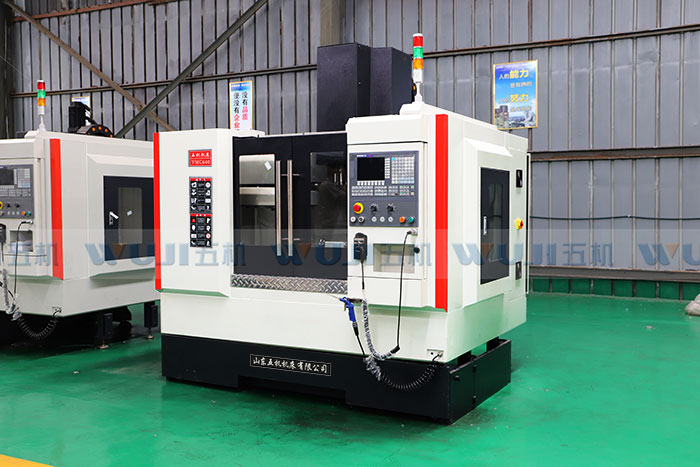

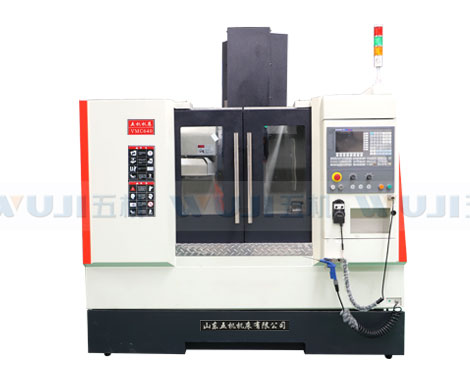

VMC640加工中心_山东五机机床有限公司

VMC640加工中心参数：

技术参数	unit	VMC640加工中心
工作台尺寸	mm	700X410
T型槽尺寸（数量X宽X节距）	mm	5X14X63
工作台最大载重	kg	400
导轨类型		三线轨
X/Y/Z轴行程	mm	600/400/510
主轴鼻端至工作台面距离	mm	150-660
主轴中心至立柱面距离	mm	467
主轴锥度		BT40
主轴转速	rpm	100-8000
传动方式		同步带
主轴马达	kw	5.5
X/Y/Z轴马达	N.m	7.5/7.5/10
主轴冷却		-
Z/Y/Z轴滚珠丝杆（直径X螺距）	mm	4012/4012/4012
X/Y/Z轴快速进给速度	m/min	24/24/20
X/Y/Z轴进给速率	m/min	8

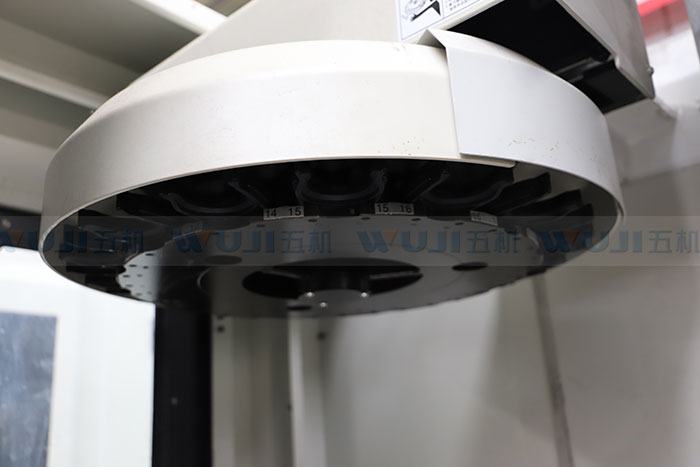

刀库形式		斗笠、圆盘
刀库容量&刀柄形式		BT40-16
最大刀具长度	mm	200
最大刀具重量	kg	5
换刀时间	sec	2.5
电源需求规格	KVA	15
所需气压	kgf/c㎡	42497
定位精度	mm	±0.008
重复定位精度	mm	±0.005
机械外形尺寸（长X宽X高）	mm	2300X1900X2400
机床重量（净重/毛重）	T	3.8/4.1

640立式加工中心主要配置：

1..树脂砂铸件，三线轨（或根据客户要求配置二线一硬/三硬轨）。
2.三轴滚柱线轨(台湾上银)。
3.精密锁紧螺母(台湾盈熙)。
4.台湾产主轴（台湾羅翌、台湾健椿、台湾丹铨）
5.台湾产增压缸（尚品）。
6.进口轴承（日本NSK、德国FAG）。
7.国产优质联轴器。
8.X、Y、Z(下)不锈钢导轨防护。
9.进口电子润滑泵（日本河谷）。
10.国产冷却系统含水泵、水箱。
11.气动元件（亚德客）。
12.可选配：自动螺旋排屑功能。
13.系统品牌可选：FANUC、广数、西门子、凯恩帝、三菱。
14.圆盘式刀库BT40-T24(台湾冈田)。
15.带主轴油冷功能，中心吹气。
16. 中间继电器：SCHNETDER（施耐德）

选择配置

选择配置
系统	FANUC 0imateMD；三菱M80A/B；台湾新代
刀库	台湾12/16/24把斗笠式刀库可选配圆盘
第四轴	数控分度头
第四轴	数控回转盘

VMC640立式加工中心特点：
1、底座、滑座、工作台、立柱、主轴箱等主要基础件采用HT300铸铁；底座、滑座均为箱体式结构，紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能；立柱内部网格状筋，有力保证了Z轴强力切削时的刚性及精度；基础件采用树脂砂造型并经过时效处理，为机床长期使用性能的稳定性提供了保障。
2、 X、Y向导轨为高刚性滚动直线导轨，配合自动强制润滑，运动的摩擦阻力极小，无低速爬行现象，机床精度寿命高，Z轴采用直线滑动导轨，刚性好；

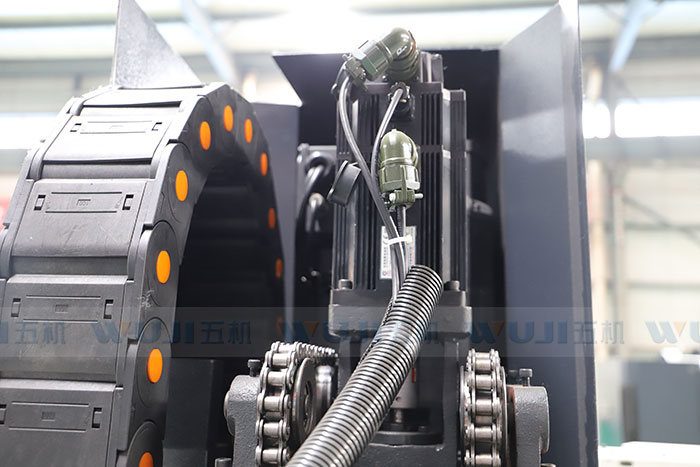

3、 Z向驱动电机具有失电制动装置；
4、 X、Y、Z三个方向进给采用高精度高强度的内循环双螺母预压滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，保证机床的定位精度和同步；
5、采用高速、高精度、高刚性主轴单元，轴向和径向承载能力强，最高转速可达8000rpm；
6、 X、Y、Z三个方向导轨、丝杠都采用全封闭防护装置，保证丝杠及导轨的清洁，确保机床的传动及运动精度和寿命；
7、机床外防护采用全防护结构设计，操作方便、安全可靠；
8、采用可靠的集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，可依据工作状况调节润滑时间；
9、采用台湾专业厂家生产的8把斗笠式刀库，换刀准确，效率高，经百万次运转测试，符合可靠性要求；刀库运动带有阻尼结构，能减少运动时的冲击，保证刀库的使用寿命；气动驱动，使用方便，最短路径换刀；

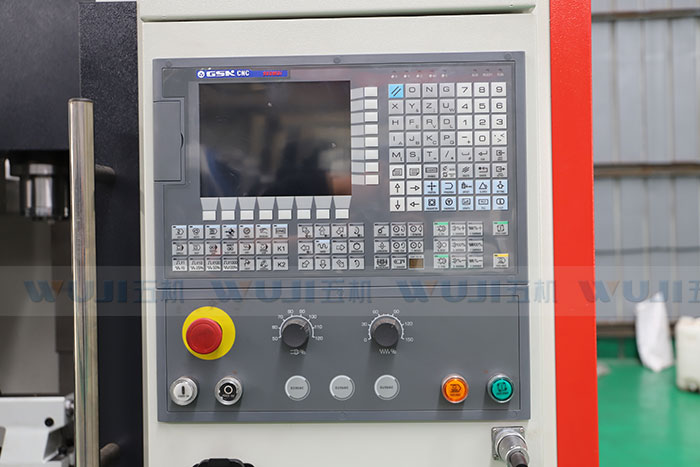

10、机床操作系统采用人体工程学原理，操作箱独立设计，可自身旋转，操作方便。

640加工中心线轨

始建于1952年，1964年起从事专业机床研发制造

山东五机机床有限公司，位于素有“中国中小机床之都”美誉的山东省滕州市经济开发区腾飞东路566号,厂区占地总面积60000平方米，建筑面积32000平方米。公司现有员工1300余人，各类生产设备460余台，是一家拥有自营进出口权的高新技术企业,在原鲁南锻压机床有限责任公司基础上改制而成的股份制企业。公司辖数控机床生产分厂，摇臂钻床生产分厂，铣床，钻铣床生产分厂及钣金生产分厂，机加工分厂等，并设有独立的机床研发中心。

加工、检测设备

1、企业生产设备400余台套，其中数控化率70%。
理化试验室具有各种理化分析、测试仪器41台(套)。能进行从原材料进厂检验、试验、工艺试验、过程检验等理化分析、检测工作。
2、公司自建树脂砂铸造分厂，机床底座、立柱、床身等基础零部件自主生产，并进行充分自然时效，确保了机床零件精度的稳定性。

物流须知

由于机床为超大,超重物品,快递和物流公司一般不接,所以要用配货站配车,配车一般是专线车辆,长期两地往返,对两地都比较了解,能送货到门,方便客户卸车!但是这种方法时效性不佳,路上快,但是配货慢,一辆大车要配满货才会走,所以有一个等待的配货时间,滕州也是一个物流大市,一般3天左右,就能发货!综合考虑,安全,方便,时效,配车是机床运输的更佳选择

售后服务

经过多年的辛勤探索，公司建立了一套完备有效的服务体系，打造了一支经验丰富的服务团队，不仅为客户选型、提供最专业的技术培训，而且派专业技术人员现场指导安装和调试设备。
机床客户使用中遇到问题，24小时电话反馈方案 . 48小时现场处理。
