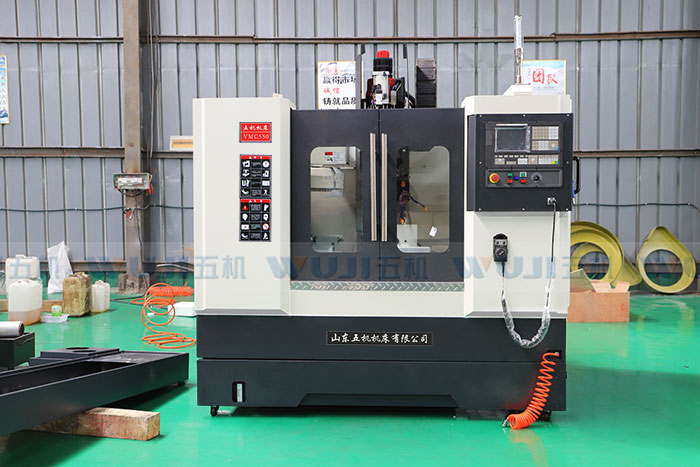

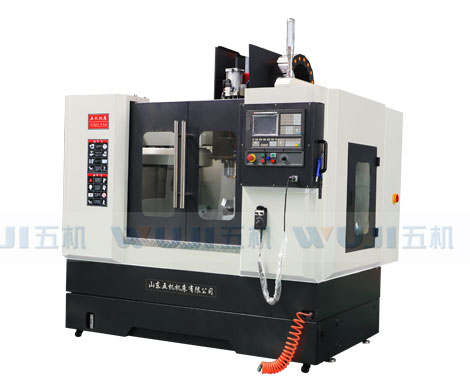

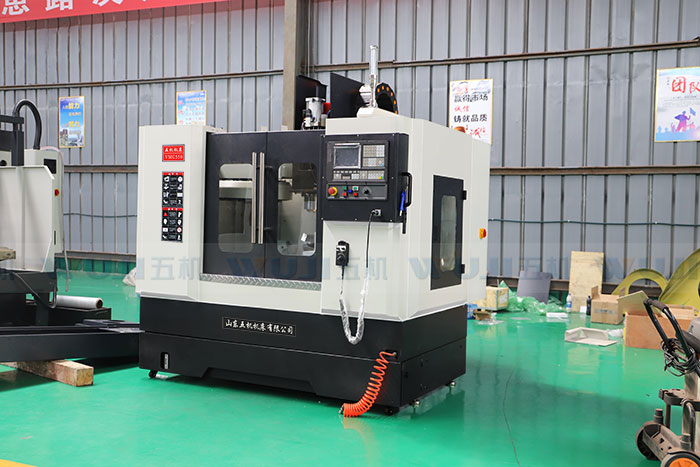

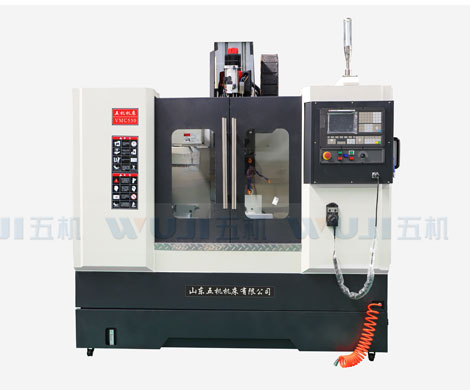

VMC550加工中心技术参数：
|
型号 |
VMC550 |
|
|
行程 |
||
|
X轴 |
500mm |
|
|
Y轴 |
400mm |
|
|
Z轴 |
455mm |
|
|
主轴端面至工作台 |
45-500mm |
|
|
主轴中心至立柱导轨 |
460mm |
|
|
进给 |
||
|
X轴快速移动 |
15m/min |
|
|
Y轴快速移动 |
15m/min |
|
|
Z轴快速移动 |
15m/min |
|
|
切削进给 |
1-5000mm/min |
|
|
工作台 |
||
|
工作台面积 |
380×620mm |
|
|
最大承重 |
250Kg |
|
|
T型槽 |
3-16-110mm |
|
|
主轴 |
||
|
转速 |
8000rpm |
|
|
主轴锥孔 |
BT30 |
|
|
拉钉 |
MAS-P30T-Ⅰ |
|
|
拉刀力 |
6KN |
|
|
主电机功率 |
3.7/5.5KW |
|
|
刀库 |
||
|
类型 |
圆盘式 |
|
|
刀位 |
20 |
|
|
最大刀具直径 |
60/100mm |
|
|
最大刀具长度 |
200mm |
|
|
最大刀具重量 |
5Kg |
|
|
重量 |
3200Kg |
|
550立式加工中心主要配置：
1..树脂砂铸件，三线轨（或根据客户要求配置二线一硬/三硬轨）。
2.三轴滚柱线轨(台湾上银)。
3.精密锁紧螺母(台湾盈熙)。
4.台湾产主轴（台湾羅翌、台湾健椿、台湾丹铨）
5.台湾产增压缸（尚品）。
6.进口轴承（日本NSK、德国FAG）。
7.国产优质联轴器。
8.X、Y、Z(下)不锈钢导轨防护。

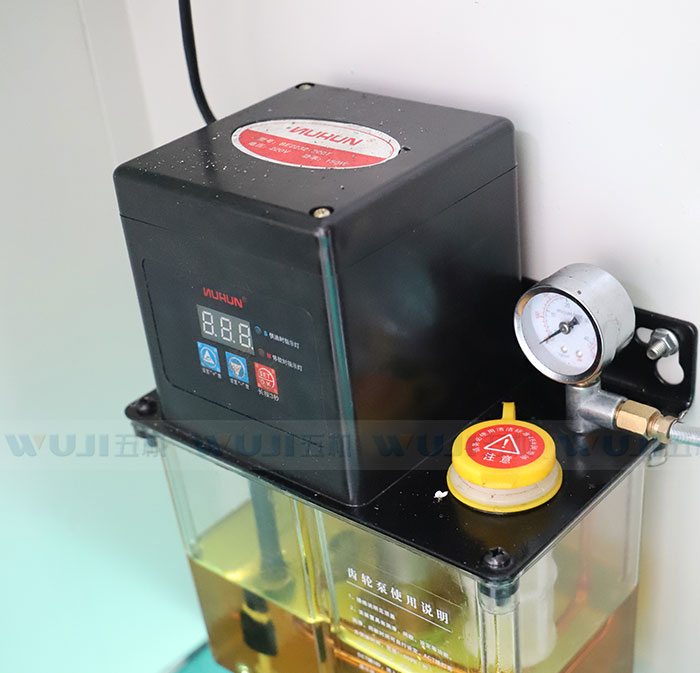

9.进口电子润滑泵（日本河谷）。
10.国产冷却系统含水泵、水箱。
11.气动元件（亚德客）。
12.可选配：自动螺旋排屑功能。

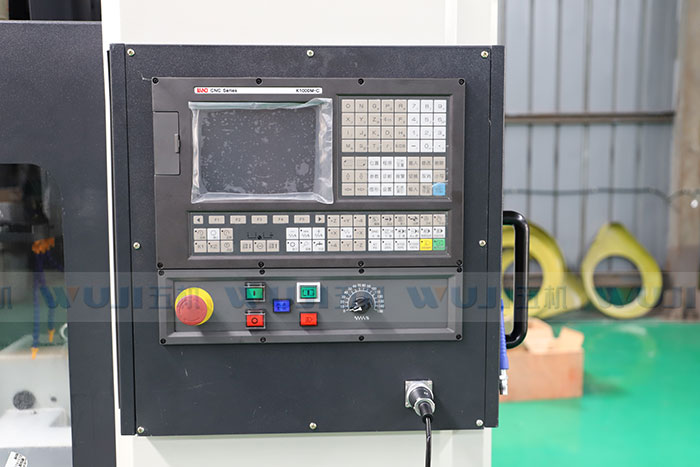

13.系统品牌可选：FANUC、广数、西门子、凯恩帝、三菱。

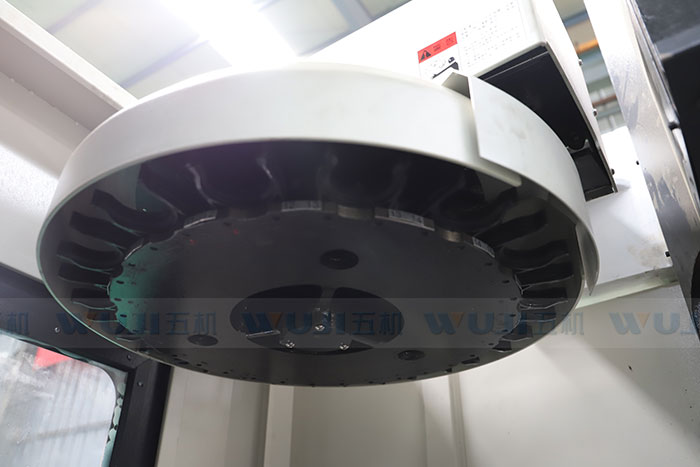

14.圆盘式刀库BT40-T24(台湾冈田)。
15.带主轴油冷功能，中心吹气。
16. 中间继电器：SCHNETDER（施耐德）
选择配置
|
选择配置 |
|
|
系统 |
FANUC 0imateMD；三菱M80A/B；台湾新代 |
|
刀库 |
台湾12/16/24把斗笠式刀库可选配圆盘 |
|

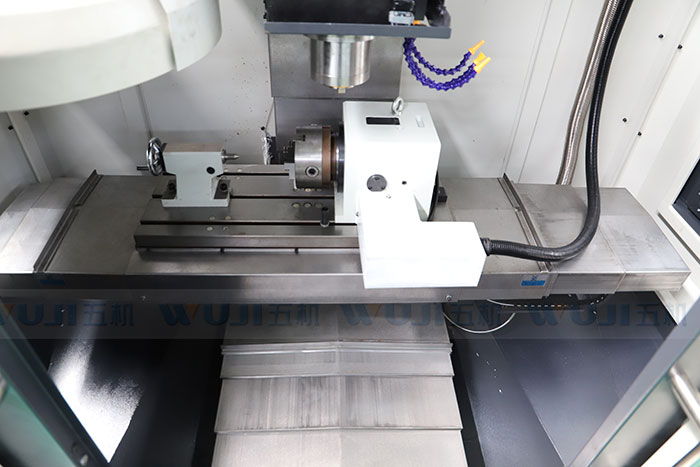

第四轴 |
数控分度头 |
|
数控回转盘 |
机床性能
◆优质铸件：全机采用GB300 高级树脂砂造型铸件，经回火处理及振动与自然时效处理消除内应力。
◆超宽底座：一体成型铸件，提供最稳固的荷重支撑能力，加上导水盘设计，切削液不外漏。
◆人字型立柱：加宽结合面跨距，提升机床刚性。

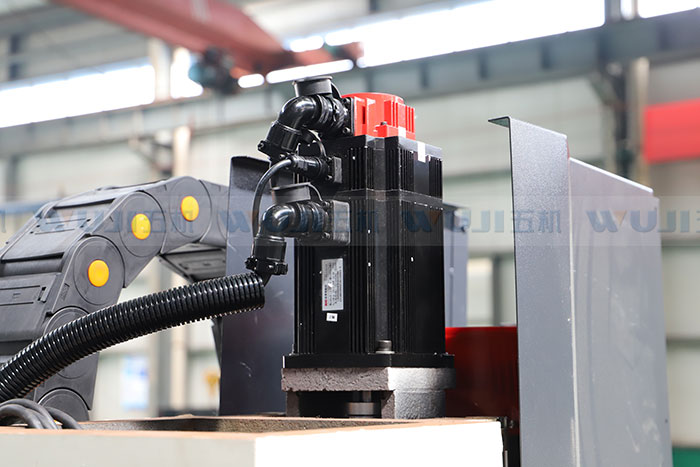

◆Y轴马达後置：缩短上下工件间距，提升加工便利性。
◆台制P3级滚珠螺杆：采用台制P3级滚珠丝杆，三轴采用台制6螺距Φ25滚珠螺杆，三轴最高位移速度可达12m/min（选配），保证轴向运行精准度。
◆台制伸缩护罩：三轴采用不锈钢板制护罩，延长使用寿命，Y轴后护罩采用单片式人字型及全轨支撑，达到有效防护易於排屑，便於维修。
◆内藏式配重：配重附导杆，上下移动时配重不晃动。
◆机体油水分离：机体油水分离设计,斜角排屑口与冲屑全方面设计，集结机体刚性，排屑容易及切削液不易发臭不外漏等众多优点。

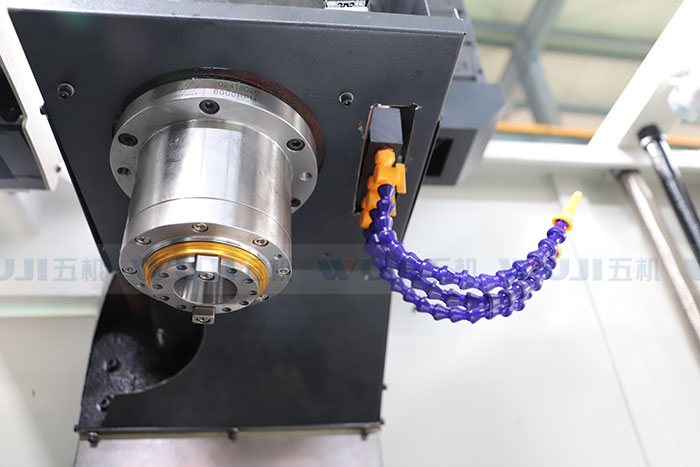

◆台制主轴：采用P4级轴承组装主体，确保各转速的低震动，采用高刚性，高精度台制主轴，。
◆管线内藏式：避免铁屑及切削液侵蚀管线的疑虑。
◆方便加工：可配刀臂式刀库和第四轴，适合大中小型工件的快速批量生产；亦可选配合适的主轴，执行各种高低硬度等材质工件的微量高速加工，是模具加工应用不可或缺的选择。
